1280x1024/640x512 Rețea și modul de cameră digitală digitală SWIR Camera SWIR
Specificații
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Senzor | Senzor de imagine | 1/2 ″ Sony Ingaas Global Dechutter Swir Senzor IMX990 | 1/4 ″ Sony Ingaas Shutter Global Swir Senzor IMX991 |
| Pixeli eficienți | Aproximativ. 1,34MP | Aproximativ. 0,34MP | |
| Dimensiunea pixelilor | 5μm | ||
Obiectiv | Lungimea de undă de răspuns | 1000 ~ 1700nm | |
| ICR | Suport 2 Moduri: bandă largă: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Distanță focală | 17mm ~ 510mm, 30x zoom optic | ||
| Deschidere | F2.8 ~ f5.5 | ||
| Câmpul de vedere | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, v: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Distanță de focalizare apropiată | 1m ~ 10m (lat ~ tele) | ||
| Viteza zoom -ului | Aproximativ. 7s (optic larg ~ Tele) | ||
Video | Comprimare | H.265/H.264/H.264H/MJPEG | |
| Rezoluţie | 25/30/50/60FPS@1280 × 1024 | 25/30/50/60FPS@640 × 512 | |
| Rata de biți video | 32kbps ~ 16Mbps | ||
| Audio | AAC / MP2L2 | ||
| Video LVDS | 25/30/50/60FPS@2MP (1920 × 1080) | ||
Reţea | Depozitare | Card TF (256 GB), FTP, NAS | |
| Protocol de rețea | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Sprijin | ||
| Upgrade firmware (LVDS) | Doar poate actualiza firmware -ul prin portul de rețea | ||
| Evenimente generale | Mișcare, manipulare, card SD, rețea | ||
| IVS | Tripwire, detectarea gardului încrucișat, intruziune, obiect abandonat, rapid - mișcare, detectare a parcării, estimare de adunare a mulțimii, obiect lipsă, detectare de lotering. | ||
| Reducerea zgomotului | 2D/3D | ||
| Mod de expunere | Manual, auto, prioritate de deschidere, prioritate obturator | ||
| Compensarea expunerii | Sprijin | ||
| Viteza obturatorului | 1/1 ~ 1/30000S | ||
| Mod de focalizare | Auto/Manual/Semi Auto | ||
| Defog electronic | Sprijin | ||
| Reducerea ceaței de căldură | Sprijin | ||
| Flip | Sprijin | ||
| Eis | Sprijin | ||
| Zoom digital | 16x | ||
| Control extern | TTL | ||
| Interfață | 4pin port Ethernet, port serial și putere 6pin, port audio 5pin.30pin LVD -uri | ||
| Protocol de comunicare | Sony Visca, Pleco D/P | ||
| Condiții de operare | - 30 ~+60 ° C/20%~ 80%RH | ||
| Condiții de depozitare | - 40 ~+70 ° C/20%~ 95%RH | ||
| Alimentare electrică | DC 12V | ||
| Consum de energie (TBD) | AVG: 6W; Max: 11w | ||

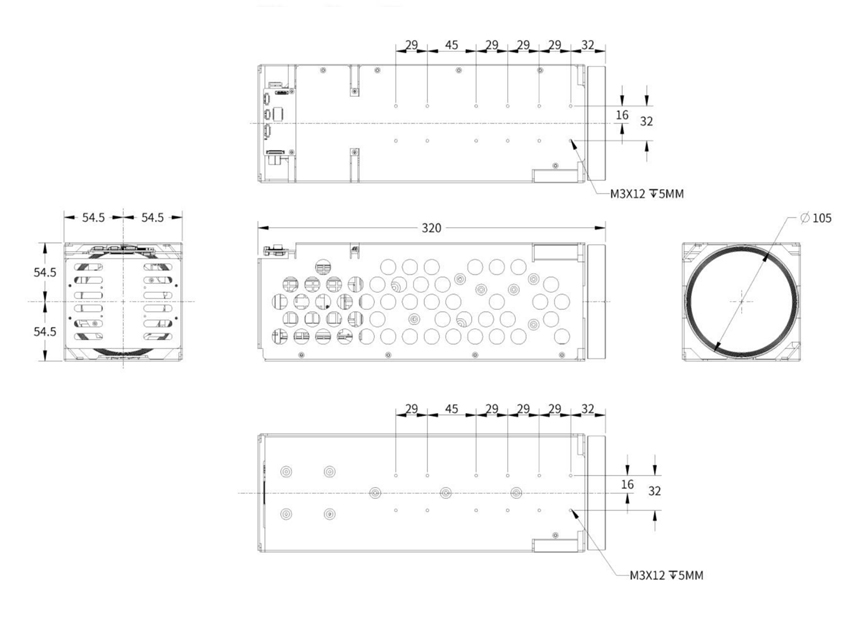

| Dimensiuni (l*w*h) | Aproximativ. 320mm*109mm*109mm | ||
| Greutate | 3,1 kg | ||
Interfață de rețea
| Tip | Numărul PIN | Numele pinului | Descriere |
| J2_4PIN Interfață Ethernet | 1 | ETHRX - | Portul Ethernet adaptiv, Internet RX - |
| 2 | ETHRX+ | Portul Ethernet adaptiv, Internet RX+ | |
| 3 | ETHTX - | Portul Ethernet adaptiv, Internet TX - | |
| 4 | ETHTX+ | Portul Ethernet adaptiv, Internet TX+ | |
| J3_6pin Power & UART Interfață | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | Rxd1 | TTL Nivel 3.3V, Protocol PELCO | |
| 4 | TXD1 | TTL Nivel 3.3V, Protocol PELCO | |
| 5 | Rxd0 | TTL Nivel 3.3V, protocol VISCA | |
| 6 | TXD0 | TTL Nivel 3.3V, protocol VISCA | |
| J1_5PIN Interfață audio | 1 | Audio_out | Audio Out (Line Out) |
| 2 | GND | GND | |
| 3 | Audio_in | Audio în (linie în) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Interfață LVDS
| Port | Număr | Numele pinului | Descriere |
| Interfață LVDS J4_30pin (similară cu interfața digitală Sony 30PIN) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Ieșire DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL Nivel 3.3V, protocol VISCA, același cu TXD0 în portul J3_6pin. Dar nu se poate conecta în același timp. | |
| 19 | Uart1_rx | TTL Nivel 3.3V, protocol VISCA, același cu RXD0 pe portul J3_6pin. Dar nu se poate conecta în același timp. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
